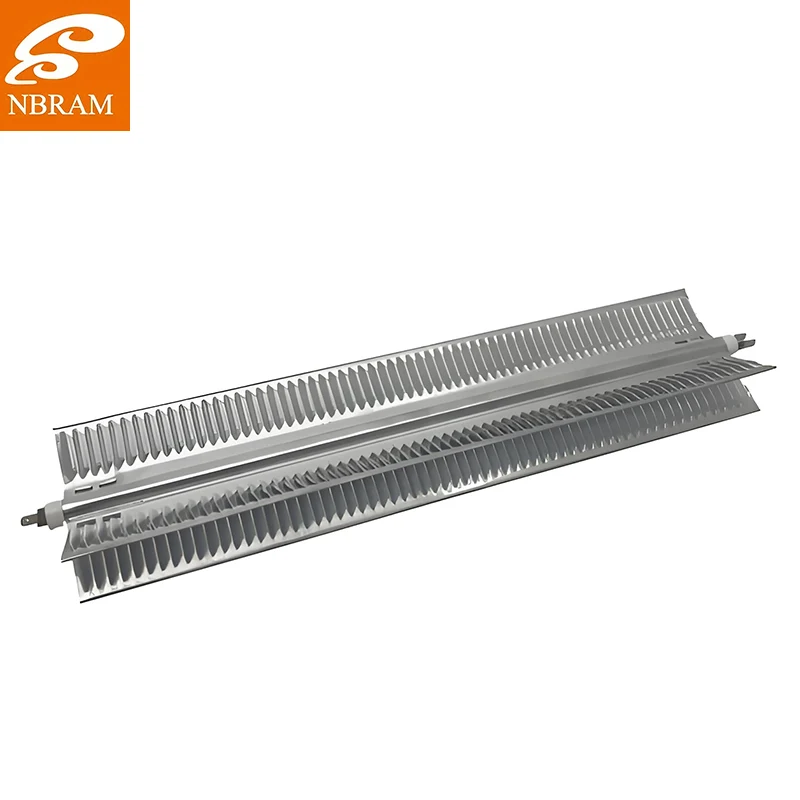

Wanneer ruimtebeperkingen een maximaal verwarmingsoppervlak vereisen met een minimale footprint en tegelijkertijd een efficiënte thermische overdracht behouden, bieden de X-vormige aluminium verwarmingsbuizen van NBRAM de perfecte geometrische oplossing die beter presteert dan traditionele rechte verwarmingselementen. Omdat ik verwarmingssystemen voor kunststofverwerkingsapparatuur heb ontworpen waarbij elke millimeter telt, kan ik bevestigen dat dit niet alleen verwarmingselementen zijn; het zijn thermische efficiëntievermenigvuldigers die compacte ruimtes transformeren in krachtige verwarmingszones. Deze innovatieve verwarmingsbuizen zijn voorzien van nauwkeurig geëxtrudeerde aluminium profielen met ingebedde weerstandsdraad, een geoptimaliseerde verhouding tussen oppervlak en volume die de warmteafvoer maximaliseert, en de unieke X-doorsnede die structurele stijfheid biedt en tegelijkertijd vier verwarmingsoppervlakken biedt in plaats van één. Of u nu verwarmingsoplossingen zoekt voor spuitgietmachines, verpakkingsapparatuur of industriële ovens, de X-vormige aluminium verwarmingsbuizen van NBRAM leveren de thermische prestaties en ruimte-efficiëntie waar conventionele verwarmingstoestellen eenvoudigweg niet aan kunnen tippen. Bestel deze geometrische verwarmingswondertjes voor toepassingen waarbij thermisch rendement en ruimteoptimalisatie even belangrijk zijn.
Na te hebben geworsteld met conventionele verwarmingselementen die te veel ruimte in beslag namen of onvoldoende verwarmingsoppervlak boden, voelde het ontdekken van X-vormige aluminium verwarmingsbuizen als de perfecte oplossing voor de ruimtelijke uitdagingen van de thermische techniek. De X-vormige aluminium verwarmingsbuizen van NBRAM vertegenwoordigen een geometrische doorbraak in de verwarmingstechnologie. Het zijn niet alleen maar verwarmingselementen, maar ruimtegeoptimaliseerde thermische systemen die vier verwarmingsoppervlakken leveren op de voetafdruk van één enkel traditioneel element. Wat deze componenten zo revolutionair maakt, is hun vermogen om een aanzienlijk groter oppervlak te bieden zonder de totale afmetingen te vergroten, waardoor ingenieurs thermische prestaties kunnen bereiken waarvoor normaal gesproken meerdere conventionele verwarmingselementen nodig zijn. De aluminium constructie zorgt voor een snelle thermische respons en uitstekende warmteverdeling, terwijl de unieke doorsnede structurele voordelen biedt die de montage en integratie in complexe samenstellingen vereenvoudigen.
Waar de X-vormige aluminium verwarmingsbuis echt een revolutie teweegbrengt in het thermisch beheer, is dat in toepassingen waar de ruimte van cruciaal belang is, maar de verwarmingsvereisten veeleisend blijven. Ik heb deze gespecificeerd voor spuitgietmondstukverwarmers waarbij de X-configuratie perfect rond het smeltkanaal wikkelt, waardoor een uniforme verwarming van alle kanten wordt geboden met behoud van de compacte vormfactor die matrijsontwerpers eisen. De vier verwarmingsoppervlakken verhogen de efficiëntie van de warmteoverdracht dramatisch in vergelijking met ronde of platte verwarmingselementen. We hebben verbeteringen in de temperatuuruniformiteit gemeten tot wel 40% bij kunststofverwerkingstoepassingen. Dankzij de structurele stijfheid van de X-vorm kunnen deze verwarmers ook functioneren als structurele elementen bij de montage, waardoor er minder behoefte is aan extra steunbeugels. Onlangs hebben we deze geïmplementeerd in verpakkingsmachines, waar ze gelijktijdige verwarming bieden aan meerdere sealkaken vanuit één compacte eenheid. Door de ruimtebesparing kon onze klant twee extra sealstations toevoegen binnen hetzelfde machineoppervlak.
Het productieproces voor de X-vormige aluminium verwarmingsbuis vertegenwoordigt een fascinerend kruispunt van metallurgie, elektrotechniek en precisie-extrusietechnologie. We beginnen met zeer zuivere aluminium knuppels die speciaal zijn geselecteerd vanwege hun thermische geleidbaarheidseigenschappen en extrusie-eigenschappen. De samenstelling van de aluminiumlegering is van cruciaal belang: we gebruiken 6063- of 6061-legeringen die de perfecte balans bieden tussen thermische geleidbaarheid, mechanische sterkte en extrusieprestaties.
Het extrusieproces is waar de magie gebeurt. Onze op maat ontworpen extrusiematrijzen creëren het precieze X-profiel met vier gelijke armen die de dimensionele stabiliteit over de hele lengte van het verwarmingselement moeten behouden. De extrusietemperatuur en -snelheid worden zorgvuldig gecontroleerd om een consistente korrelstructuur en oppervlakteafwerking te garanderen. Ik heb urenlang het extrusieproces geobserveerd, waarbij ik de parameters met fracties van graden en millimeters per minuut heb aangepast om de perfecte profielconsistentie te bereiken.
Na de extrusie ondergaan de aluminium profielen een precisiebewerking om de kanalen voor de weerstandsdraad te creëren. We gebruiken CNC-freesmachines die de draadgroeven snijden met toleranties van ±0,05 mm - cruciaal voor het garanderen van een consistente draadplaatsing en warmteverdeling. De groefgeometrie is geoptimaliseerd om een maximaal contactoppervlak tussen de weerstandsdraad en aluminium te bieden, terwijl de elektrische isolatie behouden blijft.
Het installatieproces van de weerstandsdraad vereist gespecialiseerde apparatuur en bekwame technici. We gebruiken nikkel-chroom- of ijzer-chroom-aluminium-weerstandsdraden die nauwkeurig op specifieke weerstandswaarden zijn gewikkeld. De draad wordt zorgvuldig in de groeven gelegd en tijdelijk vastgezet vóór het definitieve verdichtingsproces.
In de verdichtingsfase bereikt de verwarmingsbuis zijn uiteindelijke structurele integriteit. We gebruiken hydrostatisch persen dat vanuit alle richtingen een uniforme druk uitoefent, waardoor een perfect contact tussen de weerstandsdraad en het aluminium wordt gegarandeerd, terwijl eventuele luchtspleten worden geëlimineerd die hete plekken zouden veroorzaken. De drukniveaus en duur worden zorgvuldig gekalibreerd op basis van de specifieke aluminiumlegering en het draadtype.
De laatste productiestappen omvatten het bevestigen van de aansluitingen, het testen van de isolatie en het aanbrengen van een beschermende coating. We gebruiken keramische coatings voor hoge temperaturen die elektrische isolatie bieden en tegelijkertijd een efficiënte warmteoverdracht mogelijk maken. Elke voltooide verwarmingsbuis ondergaat strenge elektrische tests, waaronder weerstandsverificatie, diëlektrische sterktetests en isolatieweerstandsmeting.
Kwaliteitscontrole omvat thermische beeldanalyse waarbij we de verwarmingsbuis bedienen en infraroodcamera's gebruiken om de uniforme temperatuurverdeling over alle vier de oppervlakken te verifiëren. We voeren ook thermische cyclustests uit om de betrouwbaarheid op lange termijn en weerstand tegen thermische vermoeidheid te garanderen.
Laten we eens kijken naar de technische specificaties die de prestaties van de X-vormige aluminium verwarmingsbuizen definiëren. De X-vormige buizen van NBRAM hebben doorgaans afmetingen in dwarsdoorsnede variërend van 15 mm x 15 mm tot 40 mm x 40 mm, met standaardlengtes van 200 mm tot 2000 mm. Vermogensdichtheden variëren van 1,5 W/cm² tot 6,0 W/cm², afhankelijk van de specifieke toepassingsvereisten. Bedrijfstemperaturen oplopen tot 450°C met aluminium oppervlakken, terwijl de interne weerstandsdraad temperaturen tot 1200°C kan weerstaan. Spanningswaarden dekken standaard industriële spanningen van 120V tot 480V AC, met weerstandswaarden die zijn aangepast om specifieke vermogensuitgangen te bereiken. De aluminiumlegering zorgt voor een thermische geleidbaarheid van ongeveer 200 W/m•K, waardoor een efficiënte warmteoverdracht van de weerstandsdraad naar het verwarmde oppervlak wordt gegarandeerd. De elektrische isolatie tussen de weerstandsdraad en de aluminium behuizing bedraagt meer dan 100 MΩ bij 500 V DC, met een diëlektrische sterkte van 1500 V AC gedurende één minuut.
